SMC (Sheet Moding Compound)
Velegnet til masseproduktion af produkter, der kræver høj overfladekvalitet og vejrbestandighed, er omkostningsfølsomme og ikke kræver ekstrem strukturel styrke eller letvægtsegenskaber. Dens fordele omfatter stabil støbeydelse, god overfladefinish og moden automatisering. Det er dog relativt tungt, med begrænsede mekaniske egenskaber (sammenlignet med kontinuerlige fiberkompositter) og dimensionsnøjagtighed.
HP-RTM (High-Pressure Resin Transfer Molding)
Velegnet til strukturelle komponenter, der kræver høj stivhed/styrke, letvægtsdesign og fiberkontinuitet, eller når styrke-til-vægt-forholdet er en nøglefaktor i fremstillingen. Dens fordele inkluderer høj specifik styrke af det endelige produkt og evnen til at producere tyndvæggede strukturelle dele med stor spændvidde. Ulemperne er komplekse processer, høje omkostninger til forme, værktøj og materialer og strenge krav til proceskontrol. Cyklustid og produktivitet er begrænset af hærdningssystemet.
1. Materialeforskel
|
| SMC | HP-RTM |
| Skriv | Hakkede fibre (hovedsageligt glasfibre) polyester eller umættede harpiksmatrixfyldstoffer/flammehæmmere/acceleratorer forstærkende modifikatorer. Materialet leveres i arkform (forblandet sammensætning). | Det nedsænkede stof (envejsstof, vævet stof, lamineret stof, præform af kontinuerlige fibre) flydende harpiks med lav viskositet (epoxy/umættet polyester/styren-erstatning osv.) injiceres og hærdes under højt tryk. |
| Fiber ejendomme | Hakkede eller tilfældigt orienterede fibre uden gennemgående fiberforstærkning – ydeevnen er afbalanceret i alle retninger (isotropisk), men den specifikke styrke og stivhed er lavere end for kontinuerlige fiberkompositter. | Kontinuerlige fibre (glas, kulstof eller hybrid) med konfigurerbare orienteringer, som tilbyder fremragende mekaniske egenskaber, især langs fiberretningen. |
| Formel a fordel | Let flammehæmmende (typisk opnå UL94 V-0-klassificering eller opfylder flammehæmmende standarder for biler) med god vejrbestandighed og dimensionsstabilitet. | Kan opnå høje glas eller kulfiber volumenfraktioner (høj styrke, høj stivhed, let) med valgbare harpikssystemer for at forbedre termisk stabilitet, vedhæftning og flammehæmmende egenskaber (selvom flammehæmmende modifikationer kan være mere komplekse og dyre). |
| Overflade og efterbehandling | Giver en glat overflade der er let egnet til maling og coating. | Opmærksomhed skal være betalt til skimmel overflade og harpiks efterbehandling kræves normalt for at opnå høj overfladekvalitet. |
2. Slutproduktets kvalitet
|
| SMC | HP-RTM |
| Mekanisk Egenskaber | Træk- og forskydningsstyrker er moderate, hvilket gør den velegnet til komponenter udsat for ensartede belastninger eller til ikke-primære bærende dæksler. Slagfastheden er gennemsnitlig, selvom hakkede fibre giver en vis energiabsorptionsfordel. | Langs fiberretningen kan styrke og stivhed være meget højere end SMC; Træthedsmodstand og revnemodstand er overlegen, hvilket gør den velegnet til bærende konstruktioner eller komponenter, der udsættes for høje slag- eller vridningskræfter. |
| Dimensional Nøjagtighed og Stabilitet | Formet ved presning, med god dimensionsstabilitet; dog er tolerancer for tykkelse og små geometriske træk påvirket af materialeflow og formdesign. | Høje krav til tykkelse og lokal fyldningskontrol; hvis indsprøjtning og udluftning er veldesignet, kan der opnås høj dimensionsnøjagtighed, men harpikskrympning kræver også præcis kontrol og kompensation. |
| Overfladekvalitet / Udseende | Kan opnå en glat overflade direkte, velegnet til æstetiske krav til udsatte betræk, med god malingsvedhæftning. | Direkte formede overflader kan kræve efterbehandling (lak, polering, coating eller film) for at opnå samme udseende som SMC; Men common mode gelcoat eller membranteknologi kan også bruges til at forbedre udseendet, hvilket øger omkostningerne. |
3. Presse og hjælpeudstyr
SMC kræver relativt lave udstyrsinvesteringer og er teknologisk modent og stabilt. Typisk kræver SMC-behandling kun en presse, et sæt forme og et varmesystem for at producere dele. De funktionelle krav til pressen er ikke høje. Råvarer kan købes direkte i pladeform og vejes og skæres ved hjælp af en SMC-skæremaskine. Efter støbning skal de færdige dele kun slibes.

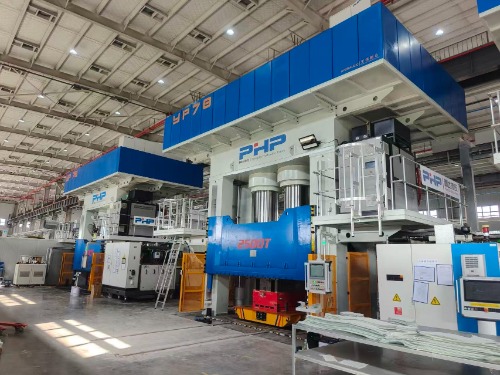

HP-RTM kræver en højere udstyrsinvestering. Typisk skal materialet først forvarmes og forformes, derefter undergå højtrykssprøjtestøbning i en stortonnagepresse og til sidst trimmes og skæres ved hjælp af en laserskærer. Hele processen - fra råmateriale til færdigt produkt - kræver udstyr, herunder: en 100-200 tons præformepresse (med varmesystem), en 2500 - 3500 tons formpresse (med opvarmning) system, vakuum system og fire-hjørne-nivelleringsfunktion), to sæt forme, skæremaskine, harpiks-injektionsmaskine, køle- og hærdningsarmaturer, laserskærer og lufttæthedstester. Den forhåndsinvestering er væsentlig.
4. Andre
Vedligeholdelse og genanvendelighed: Både SMC og HP-RTM er termohærdende systemer, hvilket gør genanvendelse vanskelig.

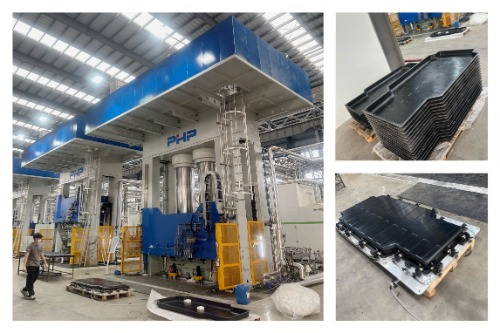

Letvægt: HP-RTM (især ved brug af kulfiber) kan reducere vægten betydeligt sammenlignet med SMC. Når det anvendes på batterihuse, kan det forbedre køretøjets rækkevidde eller reducere de samlede batteriomkostninger.
Forsyningskæde/tilgængelighedsrisiko: Forsyningskæden til hakket fiber SMC er generelt stabil. kulfibre og højtydende harpikser kan opleve betydelige prisudsving under snævre forsyninger, der kræver evaluering af langsigtet forsyningsstabilitet.
Procesfleksibilitet: HP-RTM er mere fleksibel til komplekse integrerede strukturer, ved at reducere antallet af efterfølgende monteringsdele (let vægt og færre monteringstrin), men støbeforme og processer er sværere at modificere hurtigt. SMC er bedre egnet til højvolumen produktion med minimale designvariationer.
Sikkerheds- og driftsrisici: HP-RTM harpiks injektion og hærdningssystemer kan indebære lavviskositetsgiftige eller flygtige komponenter, hvilket kræver strengere kontrol af driftsmiljøet, ventilation og personlige værnemidler.
5. Resumé
|
| SMC | HP-RTM |
| Fiber type | Hakkede tilfældige fibre | Kontinuerlige fibre (orienterbare) |
| Materialeomkostninger pr. del | Lav | Høj (på grund af kulfiber/epoxy-omkostninger) |
| Værktøj/udstyrs kompleksitet | Mellem (trykvarme) | Høj (kræver injektionsmåling, forseglede forme, opvarmning og vakuum) |
| Cyklustid / Produktionskapacitet | Velegnet til højvolumen produktion | Produktionskapacitet afhænger af harpikshærdning; kan øges gennem parallel bearbejdning. |
| Overfladekvalitet | Fremragende (let at opnå en glat, attraktiv overflade) | Kræver yderligere behandling eller filmteknologi |
| Strukturel styrke/Let vægt | Midten | Høj (især ved brug af kulfiber) |
| Flammehæmmende / vejrbestandig | Let opnåelig via formulering | Kræver specialiseret formulering, med høje omkostninger |
| Gældende komponenter | Æstetiske dæksler, låg og højvolumendele | Bærende huse, forstærkninger og komplekse integrerede strukturer |
