RTM-støbepresse øger produktionseffektiviteten

Låser op for større produktivitet med avanceret RTM-presseteknologi

Forfølgelsen af fremragende fremstilling kræver kontinuerlig innovation inden for procesteknologi, og Resin Transfer Molding (RTM)-pressen står som et centralt stykke udstyr i denne rejse. Bevæger sig ud over traditionelle åbne støbningsmetoder eller langsommere kompositfremstillingsteknikker, det moderne RTM formpresse tilbyder en lukket systemtilgang, der markant øger produktionshastigheden, forbedrer delekvaliteten og reducerer materialespild og miljøpåvirkning. Denne artikel dykker dybt ned i kernefordelene ved at integrere en RTM-presse i dit produktions-workflow og giver en detaljeret analyse af dens operationelle principper, nøglefordele og de kritiske faktorer, der skal overvejes for en vellykket implementering. Vi vil undersøge, hvordan denne teknologi ikke kun øger effektiviteten, men også åbner op for nye muligheder for at skabe højtydende, komplekse kompositdele, som tidligere var udfordrende eller dyre at producere. Ved at forstå de fulde muligheder i RTM-processen kan producenter træffe informerede beslutninger for at strømline deres operationer, reducere deres samlede omkostninger pr. del og opnå en konkurrencefordel på markedet.

Hvordan en RTM-presse forvandler produktion af sammensatte dele

Den grundlæggende funktion af en RTM-støbepresse involverer indsprøjtning af en flydende harpiks i en lukket form, der indeholder en tør fiberpræform. Denne tilsyneladende enkle proces er styret af præcis kontrol af adskillige parametre, som tilsammen bestemmer kvaliteten og konsistensen af ​​den sidste del. Transformationen fra råmaterialer til en færdig komponent med høj styrke er et vidnesbyrd om RTM-pressesystemets tekniske sofistikering.

Trin-for-trin RTM-procescyklussen

En typisk RTM-cyklus kan opdeles i flere adskilte stadier, der hver især er afgørende for operationens succes. At forstå denne cyklus er afgørende for at forstå, hvordan pressen øger effektiviteten.

• Formforberedelse og præformplacering: Processen begynder med forberedelsen af de to halvdele af den matchede metalform. Der påføres et slipmiddel for at sikre nem udtagning af den færdige del. Tørfiberforstærkningen, som kan være i form af vævede stoffer, syede måtter eller flettede præforme, skæres præcist og placeres i den nederste halvdel af formhulrummet. Denne præform definerer den endelige dels strukturelle egenskaber og form.
• Formlukning og fastspænding: Den øverste halvdel af formen sænkes derefter ned på den nederste halvdel, og RTM-pressens kraftfulde hydrauliske eller elektriske system anvender en betydelig klemkraft for at forsegle formen. Denne kraft er afgørende for at modstå det indre tryk, der genereres under harpiksindsprøjtning uden at få formen til at separere eller flashe. Præcisionen af ​​spændesystemet sikrer, at delens tykkelse er ensartet og gentagelig på tværs af tusindvis af cyklusser.
• Harpiksinjektion og -kur: Et forblandet harpikssystem, ofte en termohærdende polymer som epoxy, vinylester eller polyester, afgasses for at fjerne indesluttet luft og sprøjtes derefter ind i den forseglede form under kontrolleret tryk og strømningshastigheder. Harpiksen strømmer gennem fiberpræformen, fugter fibrene grundigt og fortrænger luften gennem strategisk placerede ventilationsåbninger. Når formen er fyldt, holdes delen under temperaturkontrollerede forhold for at hærde, en proces, hvor harpiksen gennemgår en kemisk reaktion for at blive en solid, stiv plastikmatrix.
• Afformning og efterbearbejdning: Efter at hærdecyklussen er afsluttet, frigøres klemkraften, formen åbnes, og den færdige del fjernes. Afhængigt af applikationen kan delen gennemgå mindre efterbehandling, såsom trimning af overskydende materiale eller boring af huller, men det er ofte et produkt i næsten netform, hvilket reducerer sekundært arbejde betydeligt sammenlignet med andre metoder.

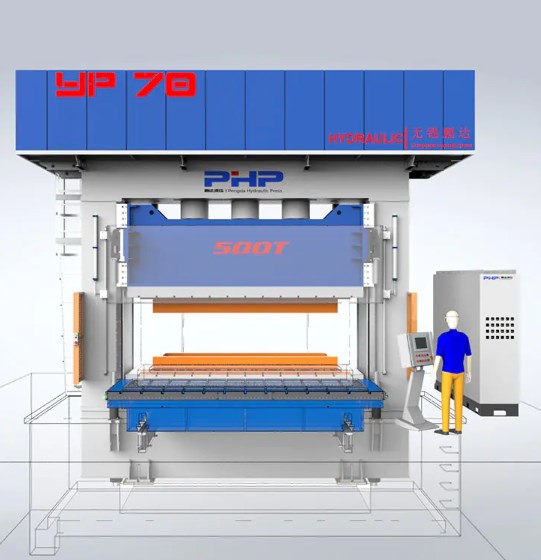

Nøglesystemkomponenter for optimal ydeevne

Effektiviteten af hele RTM-processen er stærkt afhængig af ydeevnen og integrationen af dens kernekomponenter. En moderne RTM-presse er mere end blot en spændeanordning; det er en integreret produktionscelle.

• Presserammen og spændeenheden: Dette er rygraden i systemet, der giver den strukturelle integritet og kraft, der kræves for at holde formen lukket. Moderne presser tilbyder programmerbare og meget gentagelige spændekræfter.
• Indsprøjtningssystem: Dette inkluderer harpiks- og katalysatormålere, blandere og injektionspumper. Præcision i måling og blanding er afgørende for at opnå ensartet harpikskemi og følgelig ensartede mekaniske egenskaber i den sidste del.
• Formtemperaturkontrolenhed (TCU): TCU'en cirkulerer en termisk væske gennem kanaler i formen for at opvarme den til den præcise temperatur, der kræves for optimal harpiksflow og hærdningskinetik. Nøjagtig temperaturkontrol er ikke til forhandling for at opnå korte cyklustider og dele af høj kvalitet.
• Programmerbar logisk controller (PLC): PLC'en er hjernen i operationen, der automatiserer hele cyklussen fra formlukning og fastspænding til injektion, hærdning og udtagning af formen. Den gemmer opskrifter til forskellige dele, sikrer repeterbarhed og giver mulighed for datalogning til kvalitetskontrolformål.

Kritiske faktorer for at vælge det rigtige RTM-udstyr

At vælge en RTM-støbepresse er en betydelig kapitalinvestering, og beslutningen skal være baseret på en grundig vurdering af dine specifikke produktionsbehov. En presse, der er perfekt egnet til én anvendelse, kan være utilstrækkelig til en anden. Derfor er en detaljeret vurdering af tekniske specifikationer, driftskrav og langsigtede produktionsmål altafgørende. For producenter, der ønsker at optimere deres proces, forstå nuancerne i lavtryks RTM maskinspecifikationer er et grundlæggende udgangspunkt. Lavtrykssystemer tilbyder tydelige fordele, herunder reducerede værktøjsomkostninger, muligheden for at bruge mindre robuste forme og lavere energiforbrug, hvilket gør dem ideelle til store dele som vindmøllevinger eller badekar, hvor ekstremt høje indsprøjtningstryk ikke er påkrævet.

Analyse af klemkraft og pladestørrelse

Klemkraften, målt i tons, og pladestørrelsen, som definerer det maksimale formareal, er de to mest grundlæggende, men kritiske specifikationer. Den nødvendige spændekraft bestemmes af delens projicerede areal (inklusive løbersystemet) og det forventede maksimale injektionstryk inde i formhulrummet. Utilstrækkelig spændekraft vil føre til skimmelafbøjning og flash, hvilket skaber spild og kræver efterbehandlingsarbejde. Tabellen nedenfor giver en generel sammenligning af, hvordan delstørrelse korrelerer med typiske krav til spændekraft.

Ud over kraften skal pladestørrelsen rumme formens fysiske dimensioner, inklusive eventuelle hjælpearmaturer som hydrauliske kernetrækkere eller slæder. Det er også afgørende at overveje dagslysåbningen (den maksimale formhøjde, som pressen kan acceptere) og presseslaget for at sikre kompatibilitet med dit værktøj.

Evaluering af kontrolsystemer og automatiseringsintegration

Graden af sofistikering i pressens kontrolsystem påvirker direkte brugervenlighed, repeterbarhed og dataintegritet. Et moderne PLC-baseret system med en touchscreen HMI (Human-Machine Interface) giver operatører mulighed for at indtaste og gemme hundredvis af delopskrifter. Nøgleparametre såsom injektionstryk, flowhastighed, harpikstemperatur og formtemperatur bør overvåges og kontrolleres i lukket kredsløb. For operationer, der sigter mod højvolumenproduktion, bør potentialet for automatisering være en central overvejelse. Dette omfatter integration med robotter til læsning af præforme og aflæsning af færdige dele, samt med upstream- og downstream-udstyr. Et robust kontrolsystem er det, der gør en producent i stand til konsekvent at producere dele af høj kvalitet og giver de sporbarhedsdata, der kræves af mange avancerede industrier.

Forbedring af delekvalitet og opnåelse af omkostningseffektivitet

Den primære drivkraft for at anvende RTM-teknologi er den betydelige forbedring af delkvaliteten og de dermed forbundne økonomiske fordele. I modsætning til åbne støbeprocesser producerer RTM dele med to færdige, glatte overflader (A-side og B-side), hvilket er yderst ønskeligt til æstetiske applikationer. Den lukkede støbeproces resulterer også i meget mere konsistente fiber-til-harpiks-forhold og overlegne mekaniske egenskaber, fordi fiberarkitekturen ikke forstyrres under harpikspåføringsfasen. Når man vurderer det overordnede værdiforslag, er det vigtigt at gennemføre en cost-benefit-analyse af RTM vs hand lay up . Mens den indledende investering i en RTM-presse og matchede metalforme er højere end værktøjet til håndoplægning, er de langsigtede besparelser betydelige og mangefacetterede.

Overlegne mekaniske egenskaber og overfladefinish

Kvalitetsfordelene ved RTM er ubestridelige. Processen giver mulighed for at bruge højtydende kontinuerlige fiberforstærkninger, som lægges ned på en kontrolleret måde for at optimere styrke og stivhed i bestemte retninger. Konsolideringen under tryk og varme resulterer i en komposit med meget lavt hulrumsindhold (typisk mindre end 1%), hvilket direkte oversættes til højere interlaminar forskydningsstyrke og udmattelsesbestandighed. Ydermere er overfladen, der replikerer formoverfladen, af enestående kvalitet, der ofte opnår en klasse A-finish lige ud af formen, hvilket eliminerer eller drastisk reducerer behovet for slibning og malingsforberedelse. Dette er en skarp kontrast til håndoplægning, hvor den åbne side af delen er ru og kræver betydelig arbejdskraft for at opnå en acceptabel overflade.

Reduktion af driftsomkostninger og miljøpåvirkning

De økonomiske fordele ved RTM rækker langt ud over arbejdsbesparelser. Processens lukkede form indeholder styrenemissioner (for polyester- og vinylesterharpikser) og VOC'er (flygtige organiske forbindelser) meget mere effektivt end åben støbning, hvilket hjælper producenter med at overholde strenge miljøbestemmelser og skabe en sikrere arbejdsplads. Materialeforbruget er også mere effektivt. Ved håndoplægning er overskydende harpiks typisk, hvilket fører til affald og tungere dele. RTM's præcisionsindsprøjtning styrer mængden af ​​brugt harpiks, hvilket resulterer i en lavere delvægt og reducerede materialeomkostninger. Følgende liste skitserer nøgleområderne for omkostningsbesparelser:

• Reduktion af arbejdsomkostninger: RTM er langt mindre arbejdskrævende end håndoplægning. En enkelt operatør kan ofte håndtere flere presser, hvorimod håndoplægning kræver dygtige arbejdere til hver del.
• Materiale effektivitet: Præcis harpiksmåling og en lukket form minimerer spild, hvilket fører til direkte besparelser på råmaterialer.
• Reduceret omarbejdning og skrot: Den høje repeterbarhed og automatisering af RTM fører til konsekvent gode dele, hvilket dramatisk sænker afvisningsraten og omkostningerne forbundet med reparation af defekte dele.
• Lavere miljøoverholdelsesomkostninger: Reducerede emissioner sænker belastningen på ventilations- og luftreduktionssystemer, hvilket resulterer i lavere driftsomkostninger for fabrikken.

Optimering af RTM-processen til komplekse geometrier

Efterhånden som efterspørgslen efter lette, stærke og indviklet formede kompositdele vokser, bliver RTM-processens evne til at rumme komplekse designs en stor fordel. Men succesfuld formning af dele med dybe træk, underskæringer eller varierende tykkelser kræver en sofistikeret tilgang til både formdesign og proceskontrol. For ingeniører, der tackler disse udfordringer, at finde det bedste RTM-støbningsparametre til tykke kompositter er en fælles og kritisk opgave. Tykke sektioner er tilbøjelige til ufuldstændig udvædning eller eksoterm overophedning under hærdning, hvilket kan føre til indre hulrum eller matrixrevner. Optimering af parametre som injektionsåbningsplacering, ventilationsplacering, injektionstryk og en flertrins hærdningscyklus er afgørende for at sikre, at harpiksen helt gennemtrænger præformen og hærder ensartet uden defekter.

Strategier til støbning af komplicerede og dybtrækkende dele

Fremstilling af dele med komplekse geometrier kræver omhyggelig planlægning for at sikre, at harpiksen flyder jævnt og fylder støbeformens hulrum fuldstændigt. En nøglestrategi er brugen af ​​computational fluid dynamics (CFD) software til at simulere harpiksstrømmen under påfyldningsstadiet. Denne simulering hjælper med at identificere potentielle tørre pletter eller race-tracking (foretrukket flow langs kanaler med lavere modstand), før en enkelt form bygges. Baseret på simuleringen kan ingeniører optimere antallet og placeringen af ​​indsprøjtningsporte og luftventiler. For dele med dybe træk kan det være nødvendigt at bruge flere injektionspunkter for at sikre, at harpiksen når alle områder af præformen samtidigt. Derudover kan formen inkorporere funktioner som glider eller løftere for at skabe underskæringer, hvilket gør det muligt at fjerne delen uden skader.

Sikring af ensartet hærdning og minimering af resterende spændinger

I komplekse dele kan variationer i tykkelse føre til forskellige hærdningshastigheder. Tykkere sektioner hærder langsommere på grund af termisk masse, eller de kan overophedes på grund af den eksoterme karakter af harpiksreaktionen. Denne uensartede hærdning kan fastlåse resterende spændinger, hvilket fører til delforvridning eller dimensionsunøjagtighed efter udtagning af formen. For at modvirke dette skal støbeformens temperaturkontrolsystem være præcist zonet til at levere forskellige temperaturer til forskellige områder af støbeformen, hvilket fremmer en mere ensartet hærdningsprofil i hele delen. Desuden er brug af et harpikssystem med en lavere eksoterm spidstemperatur og skræddersyet hærdningscyklus med passende holdetider og rampehastigheder vitale proceskontrolforanstaltninger for at opnå dimensionsstabilitet i komplekse RTM-dele.

Vedligeholdelse af din RTM-presse for langsigtet pålidelighed

For at sikre, at en RTM-presse fortsætter med at levere høj effektivitet og delekvalitet i hele dens driftslevetid, er en proaktiv og systematisk vedligeholdelsesplan ikke til forhandling. Uplanlagt nedetid er en af ​​de største omkostninger i fremstillingen, og det er ofte resultatet af forsømt vedligeholdelse. En velholdt presse fungerer ikke kun mere pålideligt, men bevarer også sin præcision, som er direkte forbundet med konsistensen af ​​de dele, den producerer. En omfattende vedligeholdelsesplan for en RTM-presse bør udvikles og overholdes strengt, omfattende daglige, ugentlige, månedlige og årlige opgaver. Denne tidsplan bør være baseret på producentens anbefalinger, men også skræddersyet til den specifikke produktionsvolumen og miljøforhold på dit anlæg.

Vigtige daglige og ugentlige vedligeholdelsestjek

Mange kritiske problemer kan identificeres og forebygges gennem enkle daglige visuelle inspektioner og rutinetjek. Disse opgaver er den første forsvarslinje mod større nedbrud.

• Daglige kontroller: Operatører bør inspicere for hydraulikolielækager omkring cylindre, ventiler og rør. Kontroller hydraulikoliestanden i beholderen. Lyt efter usædvanlige lyde fra pumper, motorer eller klemmemekanismen. Undersøg visuelt varmeslangerne og tilslutningerne på formens temperaturkontrolenhed for tegn på slid eller lækage.
• Ugentlige kontrol: Rengør pladerne for at forhindre snavs i at påvirke formjusteringen eller delens kvalitet. Kontroller hydraulikvæskens tilstand for tegn på forurening eller nedbrydning. Bekræft kalibreringen af ​​tryk- og temperatursensorer. Efterse de elektriske forbindelser for tæthed og tegn på overophedning.

Proaktiv langsigtet vedligeholdelse og komponentudskiftning

Ud over daglige og ugentlige opgaver kræves der en mere dybdegående vedligeholdelsesplan for at håndtere komponentslitage over tid. For faciliteter, der driver flere skift, er spørgsmålet om hvordan man øger output med en multi-daylight RTM-presse ofte opstår. En multi-dagslyspresse, som har flere støbeformstationer mellem sine plader, kan dramatisk øge outputtet ved at tillade hærdning af en del, mens en anden bliver sprøjtet ind, og en tredje bliver fjernet fra formen. Men dette komplekse maskineri kræver en endnu mere stringent vedligeholdelsesplan. Nøgle langsigtede vedligeholdelsesaktiviteter omfatter:

• Hydrauliksystem eftersyn: Periodisk udskiftning af hydraulikvæske og filtre er afgørende. Over tid vil tætninger og slanger i det hydrauliske system nedbrydes og bør udskiftes som en del af et forebyggende vedligeholdelsesprogram for at undgå katastrofale fejl.
• Inspektion af plade og bindestang: Pladerne skal kontrolleres for planhed, og bindestængerne skal kontrolleres for tegn på strækning eller ridser. Forskydning kan forårsage ujævn klemkraft og variationer i deltykkelse.
• Service af indsprøjtningssystemet: Indsprøjtningssystemets præcisionsmålere, blandere og pumper skal regelmæssigt rengøres og serviceres for at forhindre opbygning af harpiks og sikre nøjagtig forholdskontrol. Statiske blandere bør udskiftes som anbefalet.
• Kontrolsystembekræftelse: PLC'en, sensorerne og sikkerhedslåsene bør testes og kalibreres med jævne mellemrum for at sikre, at de fungerer korrekt, og opretholder processens repeterbarhed og operatørsikkerhed.

Ved at investere i en disciplineret vedligeholdelseskultur kan producenterne maksimere oppetiden, ydeevnen og investeringsafkastet for deres RTM-støbepresse og sikre, at den forbliver en hjørnesten i effektiv fremstilling i de kommende år.
