I. Hvorfor er CE-stogarden særlig vigtig for hydrauliske kompositpresser?
Inden for kompositmaterialeformning, hydrauliske servokompositpresser and kompressionsstøbepresser er blevet kerneudstyr til kompressionsstøbeprocesser og bruges typisk i kombination med SMC forme at danne komplette SMC-støbesystemer.
Med den kontinuerlige udvikling af kompositmaterialer hen imod letvægtsdesign og strukturel integration, anvendes kompositkompressionsstøbepresser nu bredt i følgende sektorer:
- Lastbiler og busser
- Landbrugs- og entreprenørudstyr
- E-mobilitet
- Jernbanetransport
- Bymøbler, blandt andre
I disse applikationsscenarier er hydrauliske presser ikke kun ansvarlige for dannelse af ydeevne, men er også direkte relateret til operatørsikkerhed, langsigtet driftsstabilitet og overordnet overensstemmelse med produktionslinjen. Af denne grund har et stigende antal europæiske kunder, der for første gang køber hydrauliske kompositpresser fra Kina, en tendens til at fokusere på ét nøglespørgsmål:
Hvad er de grundlæggende forskelle mellem CE-kompatible hydrauliske presser og hydrauliske presser bygget til indenlandske standarder?
Det skal understreges, at CE-mærkning ikke blot er et certificeringsmærke, men et omfattende sikkerhedssystem, der løber gennem hele en maskines livscyklus – fra design og fremstilling til installation og drift.
II. Grundlæggende forskelle i designfilosofi
Under indenlandske standarder er hydraulisk pressedesign typisk drevet af produktionskrav såsom tonnagekapacitet, formningseffektivitet, udstyrsomkostninger og leveringstid. Selvom denne tilgang er velegnet til mange lokale produktionsmiljøer, fokuserer den primært på, om maskinen kan fuldføre sin fremstillingsopgave.
I modsætning hertil skal CE-kompatible hydrauliske servokompositpresser behandle risikokontrol som en kernedesignbegrænsning, samtidig med at de opfylder formende ydeevnekrav. CE-rammen kræver systematisk risikovurdering skal udføres på det konceptuelle designstadium med strukturelle eller systemmæssige løsninger defineret på forhånd for potentielle risici under drift, vedligeholdelse, idriftsættelse og unormale forhold.
Denne "safety-by-design"-filosofi betyder, at CE-overensstemmelse ikke kan opnås blot ved at tilføje komponenter efter fremstillingen, men skal integreres i det overordnede maskinkoncept fra begyndelsen.
III. Tre kernesikkerhedssystemer af CE-kompatible hydrauliske presser
Fra et implementeringsperspektiv realiseres CE-krav til hydrauliske kompositpresser gennem klart definerede sikkerhedssystemer snarere end abstrakte principper. Disse krav er hovedsageligt koncentreret om tre områder: mekanisk sikkerhed, hydraulisk sikkerhed og elektrisk sikkerhed , som alle er indbyrdes forbundne og uundværlige.
Mekanisk sikkerhed
I henhold til CE-standarder er det primære formål med mekanisk sikkerhed at reducere personaleeksponering for farlige områder gennem selve strukturelle design i stedet for udelukkende at stole på driftsprocedurer eller operatørerfaring. For store hydrauliske kompositpresser med lange slag og hyppige vedligeholdelseskrav er mekanisk sikkerhed særligt kritisk.
CE-kompatibelt mekanisk design skal systematisk tage højde for drifts- og vedligeholdelsesscenarier, såsom sikker adgang til maskinen, adgang til høje områder og pålidelig sikring af bevægelige komponenter under servicering. Disse krav påvirker direkte det overordnede maskinlayout i stedet for at være valgfrie tilføjelser.
Typiske CE mekaniske sikkerhedsforanstaltninger omfatter:
- Sikkerhedsstiger , designet til at opfylde standarder for højde, hældning og anti-skrid ydeevne
- Topvedligeholdelsesplatforme med autoværn , der giver faldsikring under servicering
- Vedligeholdelse af adgangsveje og sikkerhedsafstande , der sikrer tilstrækkelig plads til personalebevægelser og nødevakuering
- Slide mekaniske låsesystemer , såsom SITEMA låseanordninger, for sikkert at holde slæden under vedligeholdelse og forhindre utilsigtet nedstigning

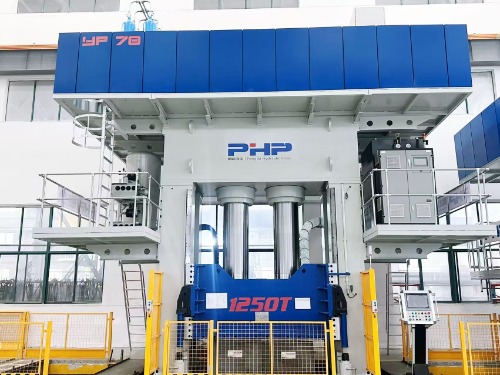

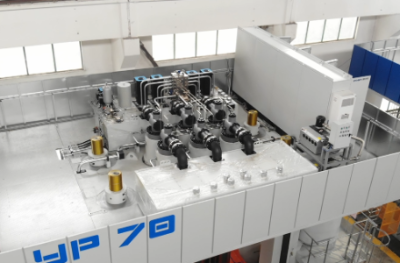

Top vedligeholdelsesplatform

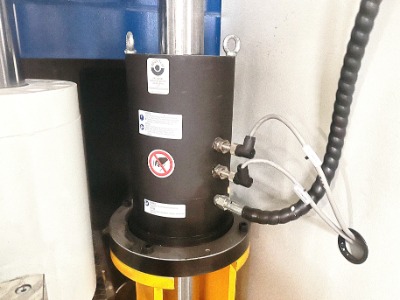

Skyderlåsesystem
Til sammenligning er indenlandske standardpresser ofte mere afhængige af operationelle procedurer frem for strukturel risikoisolering.
Hydraulisk sikkerhed
Det hydrauliske system er kraftkernen i en sammensat hydraulisk presse og også et højrisikoområde. I henhold til CE-standarder skal hydrauliske systemer ikke kun levere ydeevne, men også inkorporere klar fejlsikker adfærd.
Det betyder, at selv under ekstreme forhold, såsom slangebrud, ventilfejl eller kontrolfejl, skal systemet gå tilbage til en sikker tilstand for at forhindre ukontrolleret bevægelse eller personskade.
Typiske CE hydrauliske sikkerhedsforanstaltninger omfatter:
- Sikkerhedsventiler monteret på cylindre , der forhindrer hurtig glidende nedstigning i tilfælde af tryktab
- Sprængbeskyttelseskæder til hydraulikslanger , begrænsning af slangepiskning i tilfælde af brud
- Redundant tryk- og bevægelseskontrollogik , der sikrer sikker adfærd under alle forhold

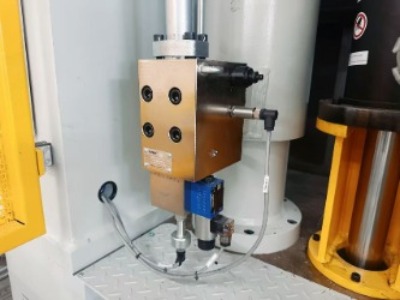

Sikkerhedsventil

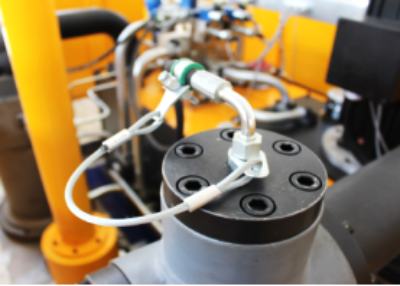

Sprængbeskyttelseskæde
I nogle indenlandske standardpresser kan sådanne sikkerhedsfunktioner forenkles eller udelades, idet de i stedet stoler på erfaringsbaseret styring.
Elektrisk sikkerhed
Elektrisk sikkerhed er et af de mest systematiske og strengt reviderede aspekter af CE-overholdelse og repræsenterer en af de tydeligste forskelle sammenlignet med indenlandske standardmaskiner. CE-evaluering fokuserer ikke kun på komponentkvalitet, men også på integriteten af funktionel sikkerhedslogik.
Typiske CE elektriske sikkerhedskonfigurationer inkluderer:
- Sikkerheds-PLC'er med redundans og selvdiagnostik
- L-type sikkerhedslysgardiner til flervejsbeskyttelse af støbeområdet
- Laser scannere til dynamisk områdeovervågning
- Nødstop knapper , placeret i henhold til standarder
- Fuldt dokumenterede og verificerbare sikkerhedsprogrammer , der sikrer sporbarhed og testbarhed

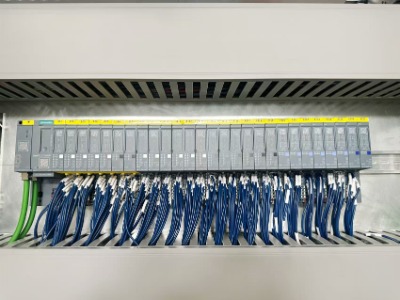

Sikkerheds-PLC

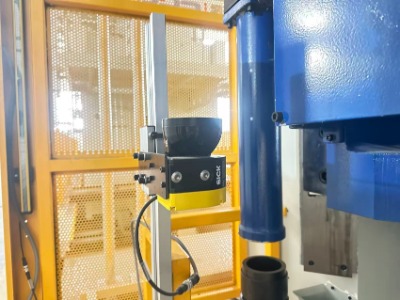

Laserscanner

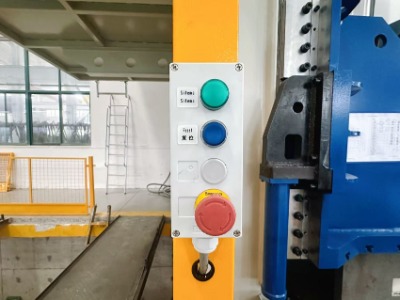

Nødstop-knap

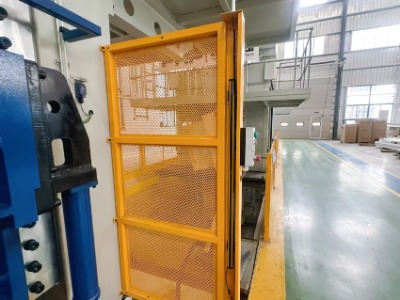

L-type sikkerhedslysgardin
Mens styreskabe kan se lignende ud eksternt, lægger CE-vurderinger vægt på intern logikarkitektur, redundans og overensstemmelse med teknisk dokumentation.
IV. Teknisk dokumentation og ansvarssystem
CE-overholdelse strækker sig ud over den fysiske maskine og omfatter et komplet teknisk dokumentationssystem. Disse dokumenter er ikke kun en del af leveringskravene, men er også afgørende for overholdelse i hele udstyrets livscyklus.
En komplet CE-teknisk fil omfatter typisk risikovurderingsrapporter, hydrauliske og elektriske skemaer, drifts- og vedligeholdelsesmanualer og overensstemmelseserklæringer. Disse dokumenter spiller en afgørende rolle i revisioner, ulykkesundersøgelser og ansvarsbestemmelse.
V. Konklusion: CE-kompatible hydrauliske presser som en systemteknisk løsning
For hydrauliske servokompositpresser (herunder SMC-presser, LFT-D-presser, HP-RTM-presser, GMT-presser osv.), CE-overholdelse er ikke en simpel tilføjelse af sikkerhedsfunktioner efter installation. I stedet repræsenterer det en holistisk sikkerhedsfilosofi , systematisk integreret i maskinens strukturelle design, sikkerhedsfunktioner, kontrollogik og endelige anvendelsesscenarier, med risikovurdering i centrum og styret af regler og standarder.
For kunder, der for første gang køber hydrauliske kompositpresser fra Kina, er forståelsen af de grundlæggende forskelle mellem CE-standarder og indenlandske standarder et afgørende skridt i at reducere projektrisici og sikre langsigtet, stabil drift.
